В този референтен проект за спортна зала Hoval си сътрудничи с белгийския си партньор EDERGEN ( www.edergen.be ), за да създаде устойчива, щадяща климата отоплителна система, включително отопление на вода, в най-модерно спортно съоръжение в Еминес – квартал на община La Bruyère. Усъвършенствана хибридна система се грижи за генерирането на топлина в спортната и многофункционална зала, която се отличава и с атрактивен, компактен архитектурен дизайн под формата на три вложени куба.

Общата отопляема площ на Hall Sportif de la Bruyère възлиза на 2136 m² , като топлината се разпръсква чрез въздушни нагреватели и радиатори. Освен отоплението на спортната зала се подгрява и водата за общо 22 душа. Проектната температура на топлоразпределителната система е 60°C. Като основа за системата е взета минимална външна температура от -9°C, което води до изчислено топлинно натоварване от 99 kW за спортната и многофункционалната зала.

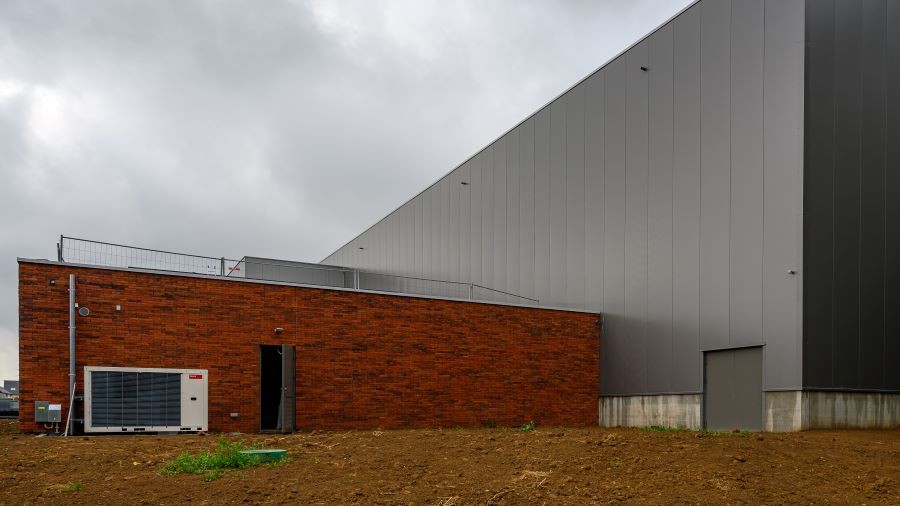

Термопомпата Belaria ® fit (53) е инсталирана извън Hall Sportif de la Bruyère.

Термопомпата Belaria ® fit въздух/вода и газовият кондензационен котел UltraGas ® 2 образуват ефективна система за отопление и топла вода

Необходимата мощност за отопление на спортната зала промени със сезонни температурни колебания – топлината през лятото и студът, който носи зимата. Предимствата на тази ефективна система за отопление и топла вода са ясни: ако ниските зимни температури означават, че Belaria ® fit вече не е в състояние да покрие необходимата топлинна мощност, UltraGas ® 2 се намесва, за да помогне за осигуряването на необходимата стайна температура.

Belaria ® fit: мощен и устойчив
Със своите два вградени компресора с инверторна технология, щадящ климата Термопомпата Belaria ® fit (53) е в състояние да оптимизира мощността си, за да отговори на преобладаващото търсене на топлина. Нежеланото циклично включване/изключване е ефективно предотвратено, спирайки отрицателното въздействие върху живота на компресора, когато термопомпата работи за продължителен период от време.

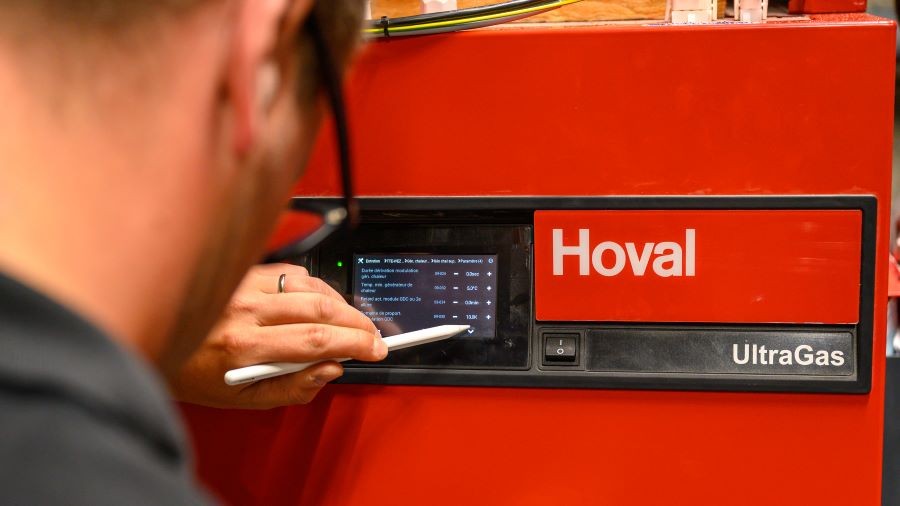

Газов кондензационен котел Hoval UltraGas ® 2, използващ пропан като гориво

Интелигентната отоплителна система в спортната зала е класическа хибридна система, което означава, че има два топлогенератора: към термопомпата е монтиран модулиращ газов кондензен котел UltraGas 2 (125). Газовият котел работи на пропан. Като екологична алтернатива, UltraGas ® 2 може също да се доставя със 100% биометан или с 20% водород, добавен към природен газ или биометан. Резервоарът за пропан е скрит под земята извън спортната зала.

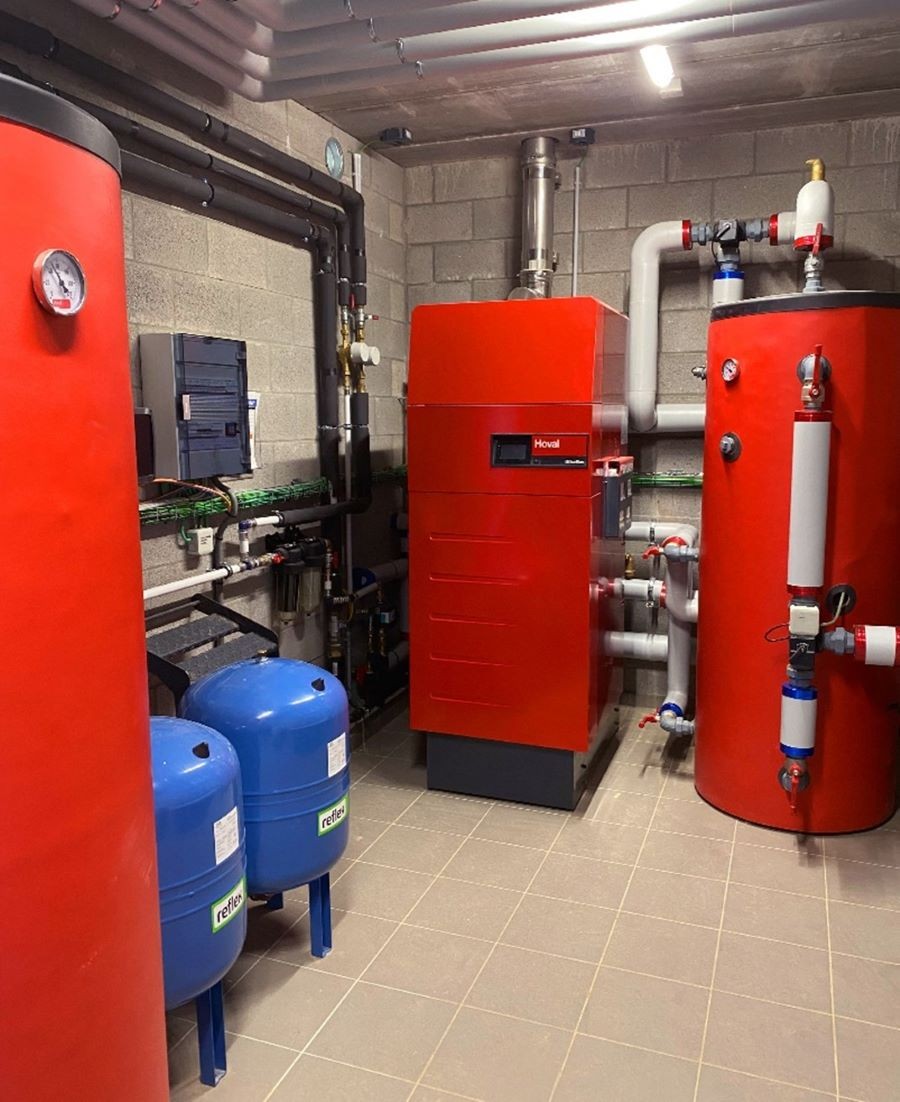

Докато термопомпата е монтирана отвън, UltraGas ® 2 с EnerVal и CombiVal ER могат да бъдат намерени в техническото помещение на спортния център.
 

Газовият кондензационен котел UltraGas ® 2 поддържа мощната и енергийно ефективна термопомпа Belaria® fit (53)

80% от годишното потребление на енергия се покрива от термопомпа Belaria ® fit
Използването на Belaria ® fit в хибридна система позволява 83% от годишното потребление на енергия за сградния комплекс да бъде покрито от енергийно ефективни Belaria ® fit с дял от топлинния товар от само 50% за термопомпата. Това означава, че въглеродните емисии могат да бъдат намалени с тази хибридна система.

Хидравлична схема на зала “Sportif”

Зададената температура в залата се постига чрез Belaria® fit:

Термопомпата Belaria ® fit загрява буферния резервоар EnerVal до необходимата зададена температура. Отоплителните кръгове или бойлерът за битова гореща вода CombiVal ER да се захранват директно в зависимост от приоритета.

Пример: Зададената температура в залата не е постигната:

Термопомпата Belaria ® fit загрява буферния резервоар EnerVal , но необходимата зададена температура не е постигната. Газовият кондензационен котел UltraGas ® 2 се включва и загрява отоплителната вода до необходимата зададена температура от 60°C. Или отоплителните кръгове, или резервоарът за битова вода CombiVal ER вече могат да се захранват директно в зависимост от приоритетната верига.

Интелигентно хибридно решение за двувалентната система
Ефективността на всяка термопомпа въздух/вода ще намалее при ниски външни температури. Точката на двувалентност е точната точка, в която става изгодно – от гледна точка на цялостната ефективност на отоплителната система – да се използва втори източник на топлина, за да се осигури общата необходима топлина.
Диапазонът на двувалентност (област, показана в синьо на диаграмата по-долу) е диапазонът, в който вторият топлинен източник трябва да покрива необходимото топлинно натоварване на сградата. UltraGas ® 2, вторият топлинен източник, се активира в бивалентната точка – която винаги е свързана с външната температура .
Основно предимство на хибридното решение е, че в резултат на това може да се избере по-ниска мощност на термопомпата. Това намалява не само инвестиционните разходи, но и експлоатационните разходи в сравнение с моновалентната термопомпена система. При температури над бивалентната точка спортната зала се захранва с възобновяема енергия целогодишно. С повишаването на външната температура се повишава и ефективността на термопомпата. Използването на това хибридно решение с по-ниска мощност на термопомпата също означава, че нежеланото циклично включване/изключване е предотвратено по време на разгара на лятото.

Друго предимство е, че наличието на два топлинни източника повишава експлоатационната надеждност на системата. Ако един от тях откаже, все още може да се подава топлина към спортната зала.

Диапазонът на двувалентност вляво с кривата на характеристиката на сградата, показваща връзката между мощността на термопомпата и външната температура.


Характеристики на термопомпата Belaria ® fit
Перфектно координираната хибридна система – включваща термопомпа въздух/вода Belaria ® fit (53) в комбинация с газов кондензационен котел UltraGas ® 2 (125), буферен резервоар EnerVal (500) и бойлер CombiVal ER (500) – е мощно и устойчиво инсталационно решение за спортната и многофункционална зала в La Bruyère.

Освен това, реверсивната термопомпа Hoval Belaria ® fit се предлага в два мощностни размера и може да се използва в множество проекти, изискващи отопление или охлаждане. Belaria ® fit използва хладилен агент R32.

Като отделна единица Belaria ® fit има топлинна мощност до 85 kW при външна температура от 2°C. До 16 модула могат да се използват едновременно в каскадна конфигурация, съответстваща на мощност от 1360 kW. Като енергийно ефективно и щадящо климата решение за отопление и охлаждане, Belaria ® fit е подходяща термопомпа за жилищни блокове, както и за големи строителни комплекси, спортни или многофункционални зали, индустриални халета и други.

Перфектно координиран дует
С устойчивата и екологично ефективна комбинация от Belaria ® оборудвана с термопомпа въздух/вода и газов кондензационен котел UltraGas ® 2, който се грижи за отоплението и топла вода, спортната зала в La Bruyère се възползва от мощна, щадяща климата отоплителна система с максимална сигурност на доставките.
